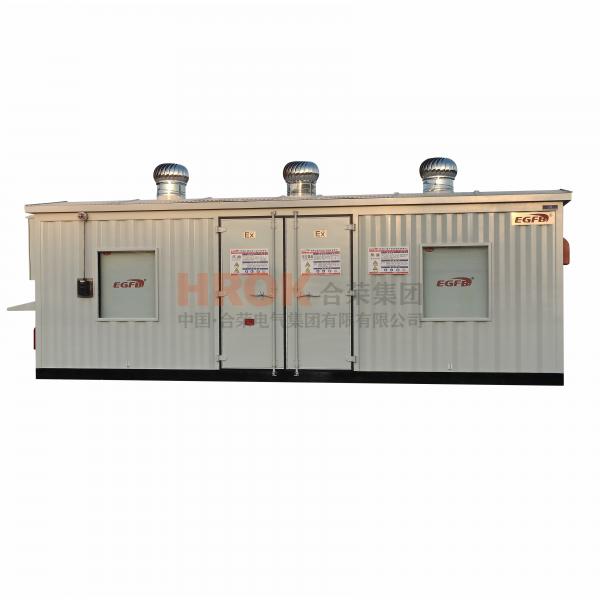

多數金屬結構的防爆小屋屬于非標產品,其尺寸大小可以根據分析儀的數量、類型、系統復雜程度和操作維護空間確定,并留有適當余地。防爆小屋一般由房體、防爆電氣控制箱、正壓氣路系統、防爆離心風機組、過濾系統等部分組成。

其外部設施與配電主要有以下方面:
氣瓶設置
小屋外面可設帶防護鏈的氣瓶固定支架,用于放置載氣鋼瓶和標準氣瓶,必要時可加氣瓶護欄,以防無關人員接近。在高寒地區或環境條件惡劣場合,也可在小屋內隔出一個氣瓶間,氣瓶間應單獨設門并配備照明,通風設施。(此項為可選項)
防雨遮沿
門、接線箱、氣瓶架和樣品預處理箱上方應有防雨遮沿,或?qū)⑿∥蓓旈芟蛲庋由?00~800mm,用以防雨遮掩。
配電系統
小屋頂部應有供整體吊裝用的吊環。防爆小屋的配電系統為:照明、通風、采暖、空調以及內部?jī)x表設備配電。
分析小屋的照明燈、通風機、空調、維修插座等公用設備由工業電源供電。分析儀系統、安裝檢報警和聯鎖系統由UPS電源供電。
防爆小屋的配電
1、公用配電盒儀表配電應彼此獨立,不應合用一個接線箱或配電箱;不同電壓等級的電源(如380V AC、220V AC、UPS、24C DC)也應彼此獨立,不應合用一個接線箱或配電箱。
2、電源接線箱應位于小屋外部,電源線應通過接線箱接入分析小屋。
3、電源總開關應位于小屋外部,以便小屋內出現危險情況時斷開供電。
4、配電箱位于小屋內部,每臺儀器和設備應分別供電和配線。
5、每個配電回路應配有各自的熔斷保護裝置和手動開關。
6、公共配電和儀表配電均應當留出至少ー個備用回路。
7、電源開關、配電箱、接線箱等電氣設備應符合安裝場所的防護、防爆要求。
