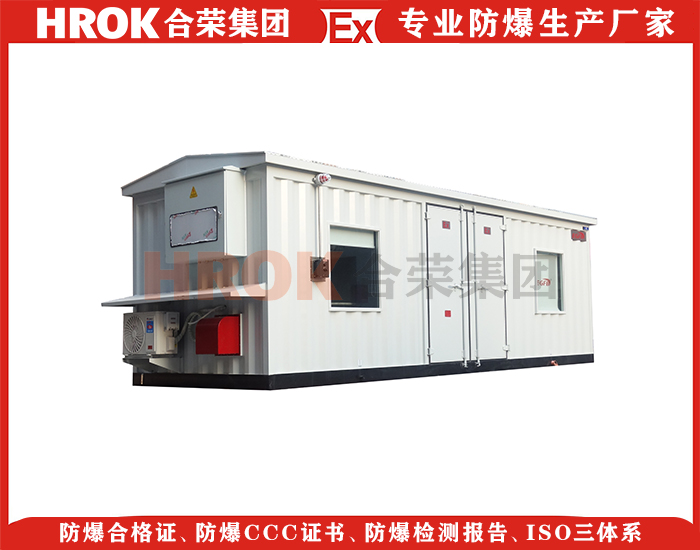

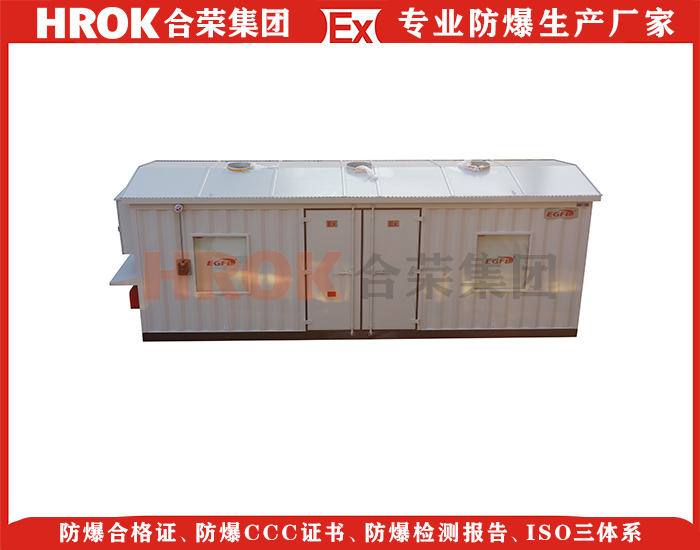

一、防爆分析小屋的外部設施

氣瓶設置

小屋外面可設帶防護鏈的氣瓶固定支架，用于放置載氣鋼瓶和標準氣瓶，必要時可加氣瓶護欄，以防無關人員接近。在高寒地區或環境條件惡劣場合，也可在小屋內隔出一個氣瓶間，氣瓶間應單獨設門并配備照明，通風設施。(此項為可選項)

防雨遮沿

門、接線箱、氣瓶架和樣品預處理箱上方應有防雨遮沿，或將小屋頂檐向外延伸600~800mm，用以防雨遮掩。

配電系統

小屋頂部應有供整體吊裝用的吊環。防爆分析小屋的配電系統為：照明、通風、采暖、空調以及內部儀表設備配電。

防爆分析小屋的照明燈、通風機、空調、維修插座等公用設備由工業電源供電。分析儀系統、安裝檢報警和聯鎖系統由UPS電源供電。

二、防爆分析小屋的配電

1、公用配電盒儀表配電應彼此獨立，不應合用一個接線箱或配電箱；不同電壓等級的電源(如380V AC、220V AC、UPS、24C DC)也應彼此獨立，不應合用一個接線箱或配電箱。

2、電源接線箱應位于小屋外部，電源線應通過接線箱接入分析小屋。

3、電源總開關應位于小屋外部，以便小屋內出現危險情況時斷開供電。

4、配電箱位于小屋內部，每臺儀器和設備應分別供電和配線。

5、每個配電回路應配有各自的熔斷保護裝置和手動開關。

6、公共配電和儀表配電均應當留出至少ー個備用回路。

7、電源開關、配電箱、接線箱等電氣設備應符合安裝場所的防護、防爆要求，安裝在小屋外部時，防護等級不應低于IP55；防爆形式應選Exd(e)型。

8、防爆分析小屋內照明的照度一般為250～300lx，以利于操作和維修。應配備事故照。可采用帶逆變器和蓄電池的照明燈具，停電備用時間不少于30min，照明設備應適用于1區危險場所。照明開關應安裝在分析小屋外主門旁，采用防爆電源開關。為了便于夜間維護操作，防爆分析小屋外部的樣品處理箱和氣瓶護欄上方應提供防爆照明并配備防爆照明開關。
