一、防爆分析小屋設計規范

1 防爆分析小屋應用于煉油、化工、冶煉金屬、制藥及輕工業等出產中，對各種過程氣體在線剖析儀及各種在線水質剖析儀供給在場的安全安裝空間及防備保護。

2 防爆分析小屋尺寸可以依據用戶的需求里進行制作。普通的防爆分析小屋尺寸為3000mm（長）×3000mm（寬）×3000mm（高）。

3 防爆分析小屋是屬于非標產品，其體積可依據分析儀的數目、類型、系統復雜程度和操作保護空間來確認，并應留有合適余地。受長途運送條件的限制，其外形尺寸一般如下所述：長度：室外主體2.5～6.5m（顧慮到標準鋼材定尺和吊裝、運送結構強度問題，單個剖析小屋長度不適宜超過6.5m，假如長度是6.5m，可使用組合式結構，分體制造，運送到場后在進行組合，也可以使用兩個防爆分析小屋來實現）。

4 寬度：室外主體2.5m，寬不應當超過3.0m（受馬路運送寬度限止，寬度不適宜超過3.0m）。高度：室外主體2.5～3.0m（受經過立體橋、隧洞時的高度限止），室內凈高2.2～2.8m。

5 防爆分析小屋機械結構及材質要求⑴骨架、底座和屋頂防爆分析小屋的骨架、底座和屋頂都為金屬構件，使用型鋼燒焊而成，應有足夠的強度及剛性，保障防爆分析小屋在荷載、吊起、平移和運送時不會產生變型。底座的主框架宜使用12#～20#槽鋼，地板龍骨下方用兩根10#～12#槽鋼或工字鋼作為支撐梁，主框架、地板龍骨和支撐梁均應焊鄰接署，保障保護擔任職務的人在室內走動時地板不震顫。

6 屋頂邊框和主梁宜使用10#～12#槽鋼，并在寬度方向用8#～10#槽鋼作為主梁和屋頂龍骨支撐，均應焊鄰接署，避免扭曲變型。屋頂應有一定的傾側度，坡度至少為百分之四，可呈A型或一面斜坡結構，不準許使用平頂，以防雨水的積儲。

二、防爆分析小屋使用條件：

（1）適用范圍：1）室內環境溫度：5℃-45℃2)環境濕度不大于95%3)海拔高度:不超過2000M4)分析室內溫度根據內裝分析儀表器的要求,采取暖氣或空調措施5)分析室引風管入口處應處于非危險區.

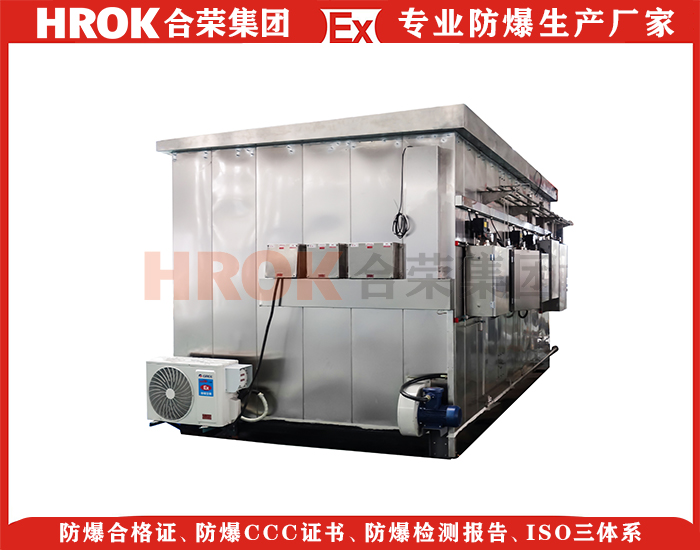

（2）安裝使用條件:1)環境溫度:-20℃--40℃2)電源:AC220﹢﹣10% 50Hz3)大氣壓力：50KPa--106KPa防爆分析小屋屋頂使用的是拱頂型結構焊接而成，屋頂外層采用304不銹鋼拼接而成，通過鉚釘與密封膠進行加固，并且在屋頂中間含有兩根10公分后的加固桿，是的屋頂承重能力得到了顯著的提高；另外在防爆分析小屋的四個角安裝了四個吊環，用戶可以通過吊環對防爆分析小屋進行吊裝，在吊裝期間防爆分析小屋屋頂是禁止有人員在上面的；在防爆分析小屋屋頂的四邊廠家設計了四道排水槽，可以及時的將雨水排出屋頂。
