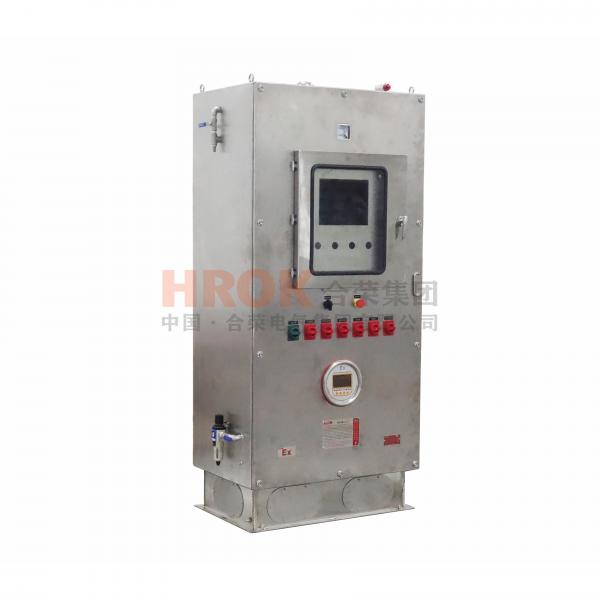

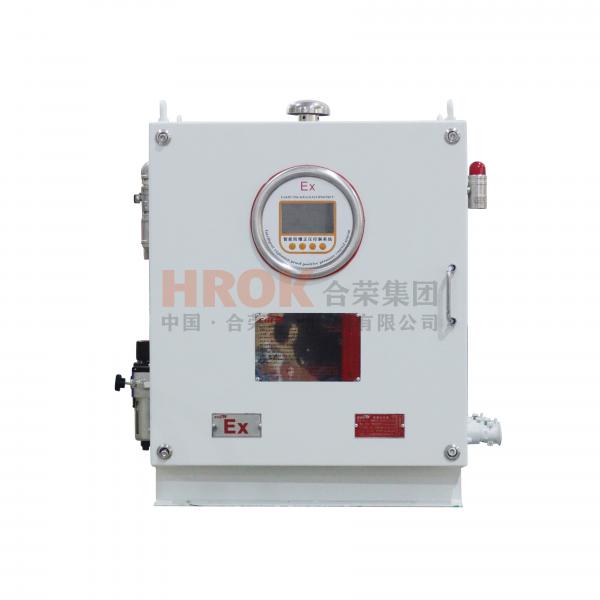

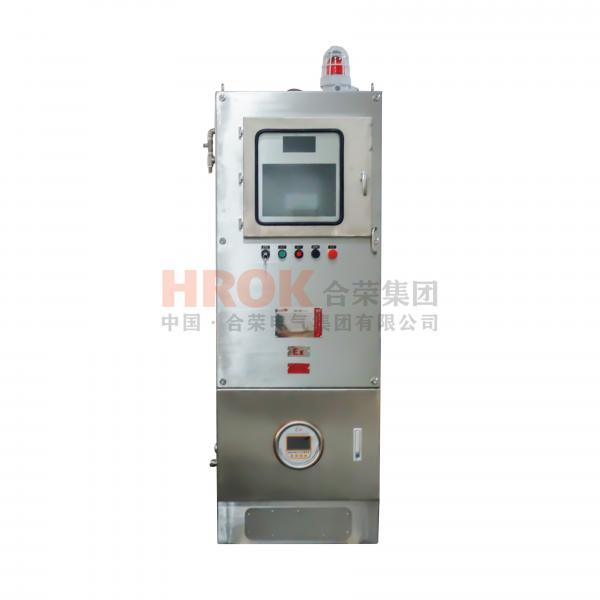

防爆正壓柜結構概述

本產品可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。

配電柜由柜體、自控系統、布氣系統、報警系統、用戶配電系統組成;柜體由正壓腔和副腔組成，正壓腔內裝用戶配電系統元件及部分自控系統的防爆元件;副腔內裝自控系統、報警系統及用戶的進出電纜。

配電柜采用鋼板或不銹鋼焊接而成，對其各接合面都經過了特殊的密封處理。

配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。

防爆正壓柜工作原理

配電柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。

自動控制系統主要完成自動換氣、補氣、超高壓報警(或排氣)、欠壓報警、低壓聯鎖、換氣聯鎖等系列功能。

本配電柜具有低壓聯鎖功能，低于規定的氣壓值(50Pa)時，自動切斷進入正壓腔的用戶配電電源。

防爆正壓柜型號含義

PXK-□□/□/□T

特殊要求(無要求可不注)

外形尺寸:寬X高X厚(mm)

S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)(不要求可不注)

t:通風型

b:補償型

X:箱式

Q:琴臺式

G1:柜式1(上下結構)

G2:柜式2(左右結構)

防爆正壓柜技術參數

防爆標志：Ex de ib mb pz IIC T4/T5/T6、

Ex de ib mb px IIC T4/T5/T6、

DIP A20/A21/A22 TA,T4/T5/T6;

額定電壓：AC220/380V, 非標準電壓：12V/24V/36V/127V/660V;

總開關電流：10A—800A;分開關電流：1A—630A;

防護等級：IP54/IP55/IP65/IP67/IP68;

螺紋規格：DN15-DN100/G1/2-G4寸

引入線規格：直徑6mm-80mm;引出線規格：直徑6mm-80mm;

引入引出方向：上進上出，下進下出(可按客戶要求不受限)
