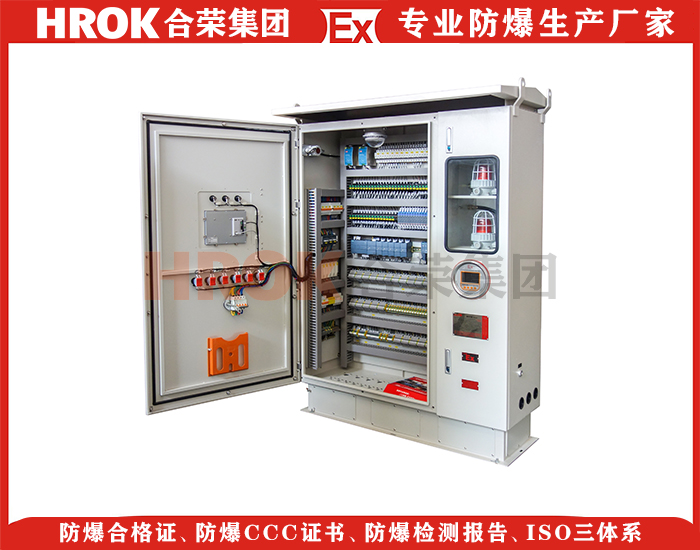

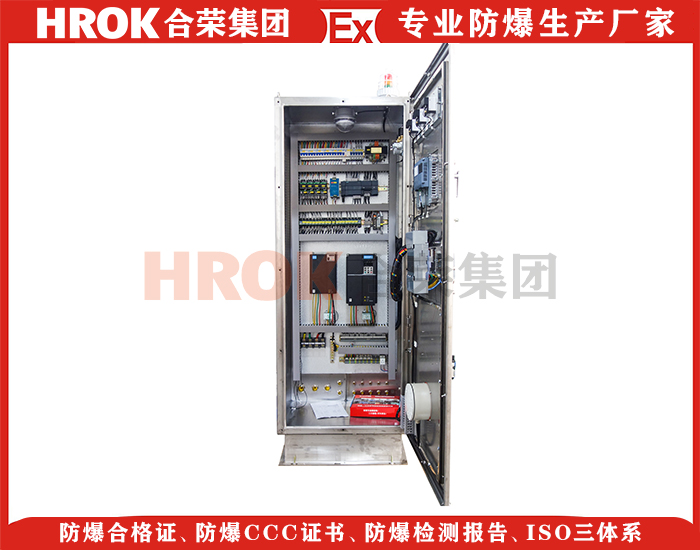

在防爆正壓柜內，除元器件的合理布置和正確安裝外，正確的電氣連接也是保證防爆安全性能的重要環節之一。今天簡單地了解一下防爆正壓柜內導線的選擇、布置和連接的基本原則吧。

導線的選擇和布置原則

①正壓防爆柜內各元器件之間的連接應該使用銅芯絕緣導線，可以是電線，也可以是(儀表用)電纜。導線的絕緣應該滿足設備的額定電壓要求，載流量和發熱溫度應該符合標準規定的要求，例如本質安全型電氣設備就有這樣的要求。

②防爆正壓柜內導線布線應該避開高溫部件和活動部件。

③防爆正壓柜內導線應該在理順后捆扎成束并固定牢固，但是本質安全導線不得與其他的捆扎在同一束內。所謂“理順”是指一束導線束中各導線不應該交叉或纏繞。

④一般的非屏蔽高頻導線不得與其他的平行布置。

⑤內部電線不得有中間接頭。

導線的連接原則

(1)接線必須牢固可靠

①當采用導電螺栓、螺母壓緊連接時，應該配置銅質螺母和平墊圈，導線可以使用冷壓鉗冷壓方法壓接芯線與O形接頭，也可以將導線剝去絕緣后盤圈、燙錫、壓平后作為接頭；導線連接后連接處不得有芯線飛絲伸出，以致減小電氣間隙和爬電距離。當使用六角螺母和O形接頭壓緊連接時，還應該調整六角螺母方向之間的距離C，以及接頭端部與另一接頭端部之間的距離G。這些距離都必須符合電氣間隙的要求值。

導線接頭不得使用U形接頭。因為若松動時U形接頭容易從連接處脫出，產生放電火花，而O形接頭即使在松動時也不會脫出，僅會提高連接處的溫度。當然，連接松動也是絕對不允許的。

②當采用插接連接時，連接必須具有鎖緊環節，防止連接松脫、導線拔出。當使用端子排進行插接連接時，導線芯線插入插孔后緊定螺釘必須用彈簧墊圈防松；僅僅依靠端子排基體絕緣材料的摩擦防松不認為是有效的防松。沒有有效防松措施的端子排不得用于防爆正壓柜內。

③防爆正壓柜當采用焊接連接時，焊接必須防止“虛焊”；虛焊會影響電路的電氣性能，還會使焊點的溫度升高。

(2)本質安全電路的導線連接

①本質安全電路的導線連接，除保證導線連接可靠外，通常采用雙線制。當采用雙線制連接時，連接點也必須是雙接點。

這是一種可靠連接方式。根據印制電路板的設計情況，用導線連接時，假若導線線徑不小于0.5mm時，允許單線連接；用印制導線連接時，假若印制導線寬度不小于2mm時，允許單線連接。這也被認為是可靠連接。
