一、概述

   分析小屋是八十年代中期國際上開始流行的一項新技術。它集工業在線儀表的組合、成套、安裝應用于一體，并首先在煉油、化工企業中得到廣泛應用。現場分析室的規范化、專業化設計使表的現場安裝、維護更加方便，并為儀表提供了良好的操作和運行環境，在工藝裝置中得到了越來越多的應用。我公司生產的系列分析小屋采用強制通風正壓防爆的方法，防止因內部釋放可燃性氣體以及外部爆炸性環境而引起的爆炸危險。分析小屋采用型鋼結構，內外墻均為鋼板，中間為隔熱層。分析小屋適用于石油、化工等行業Ⅱ類１區或２區場所的爆炸性環境。

二、系統的組成

   在線防爆分析室是可廣泛適用于冶金、化工、紡織、煉油等行業,它是可用于I區、Ⅱ區等危險場所的一種防爆工業產品,現場只要提供電、氣,在線儀表即可在危險場所安全、穩定、可靠的工作，同時，在分析室內執行操作的工作人員也可得到安全保障。

該系統由以下五部分組成：

   A 分析室主體（雙層結構，中間填有保溫隔熱防火材料）

   B 室內危險氣體濃度監測系統

   C 聲光報警聯鎖系統

   D 儀表電源系統

   E 公用電源系統

三、使用條件

   1 適用范圍：

１) 室內環境溫度：5℃~+45℃

２) 環境濕度：相對濕度不大于95%

３) 海拔高度：不超過2000m

４) 分析室內溫度根據內裝分析儀表器的要求，采取暖氣或空調措施。

５) 分析室引風管入口處應處于非危險區。

   2 安裝使用條件：

1）環境溫度： -20℃~40℃

2）電源： AC220±10% 50Hz

3）大氣壓力： 50 KPa-- 106 KPa

4）海拔高度： < 2000m

5）無強烈震動

四、結構及主要技術參數

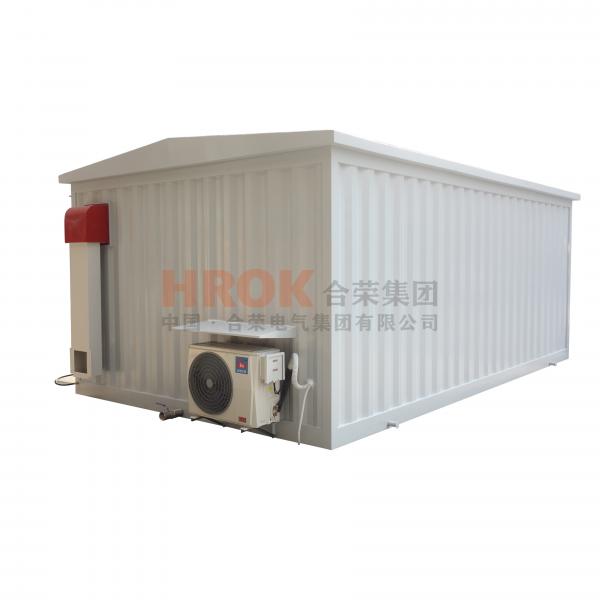

   1 小屋結構形式：采用內外鋼結構，將分析儀表、預處理、控制單元組裝在分析室內，分析室現場就近安裝。取樣探頭在室外減壓站前安裝。分析室主體采用內外鋼質結構，內外均為冷扎（或不銹鋼）鋼板，底座采用10號槽鋼，四周龍骨方鋼結構，內外板均噴塑處理，中間夾層厚70mm，其間填充有阻燃、保溫、隔熱材料。室內安裝有防爆空調，可調節室內溫度。電配系統為管線系統，配有防爆配電箱。照明系統采用防爆應急日光燈。分析室內還具有通風、換氣、過濾裝置。單開門結構,配有玻璃看窗和逃生門鎖。采用特殊加工技術,均達到密封性、防腐、防塵、控制溫度等功能。

   2 主要技術特點：

※全封閉系統，為現場分析創造安全環境。

※整體防爆功能。

※高質量的報警信號輸出(DCS)

※防塵、防水

※防靜電、防火花功能。

※恒溫、恒濕功能。

※防振動功能。

※隔離環境污染功能。

※抗環境腐蝕功能、抗現場干擾。

※整體接地，接地電阻<４Ω。

   3 主要技術參數：

A：防爆等級：ExdⅡBT4~ExdⅡCT6，制作等級根據用戶要求而定。B：分析室內濃度超限（25%LEL）時聲光報警

C：電源：220VAC±10%，50Hz，20A

D：防護等級：≥IP56E：內壓力正常值：30 -100Pa
